ZSHV气动V型调节球阀

一、气动V型调节球阀 产品概述

本公司的气动V型调节球阀是一种直角回转结构的控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。气动V型球阀具有准确的截流物性和控制功能，适用于多种控制场合，结构紧凑，体积小，可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀本产品主要用于石油、化工、造纸、化纤、电力、冶金等工业部门的自控系统。

ZSHV/VQ647气动V型调节球阀	VQ677气动V型球阀(对夹式)

二、气动V型调节球阀 产品特点

（1）气动V型球阀由气动V型球阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。V型球阀长期不需修理，使用时间长。
（2）具有良好的调节特性：气动V型球阀具有一个近似等百分比的固有流量特性及300:1的可调比。因此气动V型球阀可以在广幅的变化范围内提供准确的控制。
（3）流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积上限高，通能力大，流通阻力小，因此可以使用较小的经济有用的阀门尺寸。
（4）气动V型球阀采用双轴承结构，机械稳定性高，启动扭矩小，使阀门具有良好的感应速度。
（5）稳定性：阀体为一个整体结构，操作不受管道压力影响，并可阻止阀体渗漏。
（6）金属阀座的良好密封性：气动V型球阀采用可动金属阀座，具有的助补偿功能，并具有良好的密封性能。在流向上，泄漏量10额定流量系数。
（7）良好的剪切能力：气动V型球阀采有金属硬密封结构，气动V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个剪切力能切断纤维等杂质，并具有自洁功能，阻止阀门卡死现象发生。
（8）气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
（9）气动执行器采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，不需要油润滑，磨擦系数小、耐腐蚀。传动轴承均采用边界自润滑轴承，使传动轴不摩损。

三、气动V型调节球阀 主要技术参数及性能

四、气动V型调节球阀 执行器技术参数

使用新系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及多种附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与阀门的同步精度良好。

五、气动V型调节球阀 主要设计标准

六、气动V型调节球阀 主要零件材料

七、气动V型调节球阀 主要性能规范

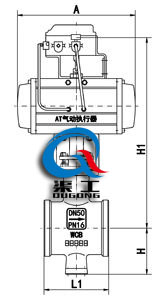

八、气动V型调节球阀 外形图

气动V型调节球阀 (法兰式)	气动V型球阀 (对夹式)

九、气动V型调节球阀 安装连接尺寸

十、气动V型调节球阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
