一、自力式氮封阀 产品概述
本公司的ZZDQ自力式氮封阀(即氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀需要使用在压力为0.1Mpa压力以下，现场压力较高，安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
|
|
|---|---|

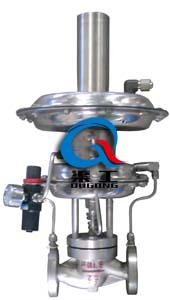

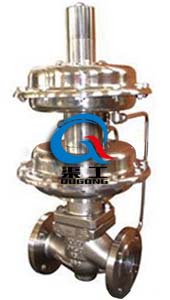

| ZZDQ自力式氮封阀 (全不锈钢) | ZZDQ自力式氮封阀 (全不锈钢) |
二、自力式氮封阀 产品特点
（1）不用外加能源，能在无电、无气的场合工作，既方便又节约能源。
（2）氮封装置供氮，泄氮压力设定方便，可在连续生产的条件下进行。
（3）压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
（4）采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
（5）供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
（6）需在罐顶设置呼吸阀。
（7）呼吸阀制止了常规氮封装置中启闭频繁易损坏的缺陷。
三、自力式氮封阀 主要技术参数
| 公称通径(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 压力调节范围 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公称压力PN | 1.0、1.6 MPa | |||||||||||
| 被调介质温度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快开型 | |||||||||||
| 调节精度 | ≤5% | |||||||||||
| 允许压降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面积(C㎡) | 200 | 280 | 400 | |||||||||
| 允许泄漏量 | 符合ANSIB16.104—1976 IV级 | |||||||||||
| 阀盖形式 | 标准型 (整体式) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 阀芯形式 | 单座型阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||

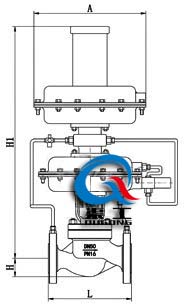

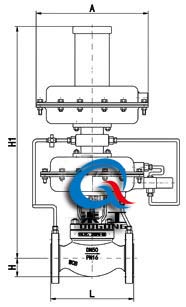

四、自力式氮封阀 主要外形图
|
|
|---|---|
| 自力式氮封阀 (精小型阀体) | 自力式氮封阀 (迷你型阀体) |
五、自力式氮封阀 主要外形尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
| A | 310 | 400 | ||||||||
