Q971电动超薄球阀
一、电动对夹球阀 产品概述
本公司的Q971电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成，也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。电动超薄球阀是参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等优点。此外，阀座采用弹性密封结构，密封好，启闭方便。设有耐火结构，万一发生火灾时，仍然能够操作并具有良好的密封性。
|
|
|---|---|
| Q971电动对夹球阀 | Q971电动超薄球阀 |
二、电动对夹球阀 主要技术参数
| 执行机构技术参数 | 阀体参数 | |||
|---|---|---|---|---|
| 电源 | AC200 / 380V | 公称通径 | DN10～150mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 | |
| ?；ぷ爸? | 过热?；? | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |||
| 手动操作 | 同附带手柄操作 | 阀体形式 | 整体式锻造、整体式铸造 | |
| 限位 | 电气、机械二重限位 | 连接形式 | 超薄法兰式、对夹式 | |
| 防护等级 | 相当于IP-65 | 阀芯形式 | "O"型球形阀芯 | |
| 位置测量 | 可选装开关或电位计 | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 驱动电机 | 8W/E | 基本误差 | ±1% | |
| 防爆等级 |
ExdII BT4 ExdII BT6 |
死区 | ≤1% | |
| 回差 | ≤1% | |||
| 控制方式 |
开关量控制 模拟量控制 |
适用温度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||
三、电动对夹球阀 主要零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
四、电动对夹球阀 主要设计标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
五、电动对夹球阀 主要性能规范
| 公称通径DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
六、电动对夹球阀 外形图
|
|
|---|---|

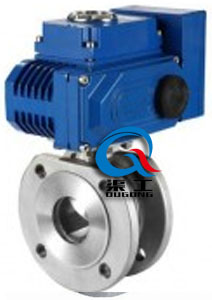

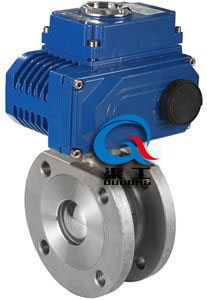

| 电动对夹球阀 (配HQ执行器) | 电动超薄球阀 (配HR执行器) |
七、电动对夹球阀 安装连接尺寸
| 公称通径DN(mm) | L | D | D1 | D2 | n-Φd | H（配HR） | H（配HQ） | A（配HR） | A（配HQ） |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 350 | 155.2 | 150 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 360 | 155.2 | 150 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 365 | 155.2 | 150 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 380 | 195 | 180 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 400 | 195 | 180 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 420 | 234 | 200 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 430 | 234 | 200 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 470 | 271 | 220 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 480 | 325 | 230 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 510 | 414 | 230 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 510 | 420 | 230 |
八、电动对夹球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有疑问.您可以致电给我们！
