一、手动低温闸阀 产品概述
本公司的DZ41W手动低温闸阀有二种阀盖设计形式。一种是螺栓式阀盖，按这种设计的手动低温闸阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）?？突в衅渌笫币部刹捎媒鹗艋妨?。另一种设计形式是焊接式阀盖，按这种设计形式的手动低温闸阀，其阀体与阀盖用螺纹连接，全焊密封?？突в衅渌笫币部刹捎猛负噶?。
手动低温闸阀压力等级：1.6Mpa~2.5Mpa，产品规格：DN15~300mm，产品材质：碳钢、不锈钢、高温钢，适用温度：-45℃~197℃，适用介质：乙烯、丙烯、液氮、液氢。
|
|
|

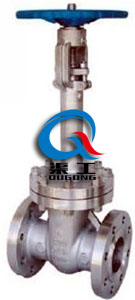

手动低温闸阀
|

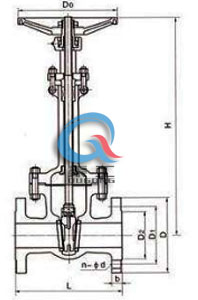

手动低温闸阀 结构尺寸图
|
二、手动低温闸阀 设计标准
设计、制造及验收按
|
JB/T 7749-95
|
|
结构长度
|
GB/T 12221-1989标准
|
|
法兰连接尺寸
|
JB/T 79-1994标准
|
|
适用温度
|
-46～196°C
|
|
阀门的检验和试验
|
JB/T 9092-1999标准
|
三、手动低温闸阀 主要零件材料
|
阀体、阀盖
|
不锈钢
|
|
阀杆
|
1Cr18Ni9Ti
|
|
闸板、阀座密封面：
|
堆焊硬质合金
|
|
阀杆螺母
|
铝青铜
|
|
垫片
|
低温石棉、蜡浸石棉橡胶板
|
|
填料
|
柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
|
|
手轮
|
球墨铸铁或可锻造铁
|
四、手动低温闸阀 主要零件材料
|
型号
|
公称压力
|
尺 寸（mm）
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
DJ41Y-16
|
1.6
|
L
|
130
|
130
|
150
|
160
|
190
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
320
|
326
|
350
|
412
|
420
|
471
|
500
|
550
|
590
|
652
|
820
|
920
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
240
|
320
|
320
|
360
|
400
|
|
重量(kg)
|
4
|
5
|
10
|
11
|
12
|
20
|
29
|
320
|
460
|
58
|
101
|
190
|
DJ41Y-25
|
2.5
|
L
|
130
|
130
|
150
|
160
|
19
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
340
|
344
|
360
|
432
|
440
|
490
|
520
|
570
|
620
|
682
|
850
|
950
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
|
重量(kg)
|
5
|
6
|
10
|
11
|
12
|
21
|
30
|
32
|
50
|
60
|
125
|
194
|
|
DJ41Y-40
|
4.0
|
L
|
130
|
130
|
150
|
160
|
190
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
340
|
344
|
360
|
432
|
440
|
49
|
520
|
570
|
620
|
982
|
860
|
952
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
|
重量(kg)
|
5
|
6
|
10
|
11
|
12
|
21
|
30
|
32
|
50
|
60
|
134
|
195
|
五、手动低温闸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购；
